一、功能简介
1、電池单體電压检测
2、電池温度检测
3、能量均衡
4、热管理
5、CAN通信
6、输出控制
7、开关量信号检测
8、自动寻址
二、技术参数
電气性能项目 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
低压供電 | 正常工作范围 | 9 | 12/24 | 32 | V | |
BMS休眠電流 | — | — | 0.08 | mA | 12V供電 | |
— | — | 0.13 | mA | 24V供電 | ||
额定工作電流 | — | — | 150 | mA | 12V供電 | |
— | — | 80 | mA | 24V供電 | ||
電压采集 | 测量范围 | 0 | — | 4.8 | V | |
精度 | — | 3 | 5 | mV | ||
路数 | 2 | — | 54 | 路 | ||
温度采集 | 测量范围 | -40 | — | 100 | ℃ | |
精度 | — | ±1 | ℃ | |||
路数 | 1 | 0 | 16 | 路 | ||
均衡電流 | 主动均衡 | — | — | 100 | mA | |
被动均衡 | — | — | 50 | mA |
三、安装尺寸
产品型号 | L(mm) | M(mm) | H(mm) | M(KG) | 尺寸图 |

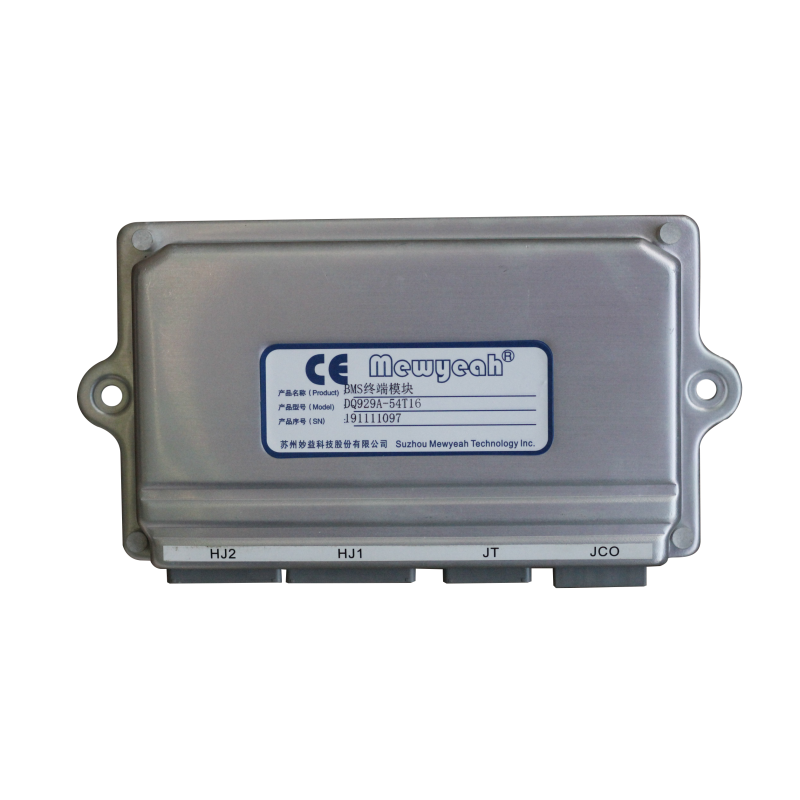

DQ929A-54T16 | 215 | 115 | 28.5 | 0.318 | 见下图 |
