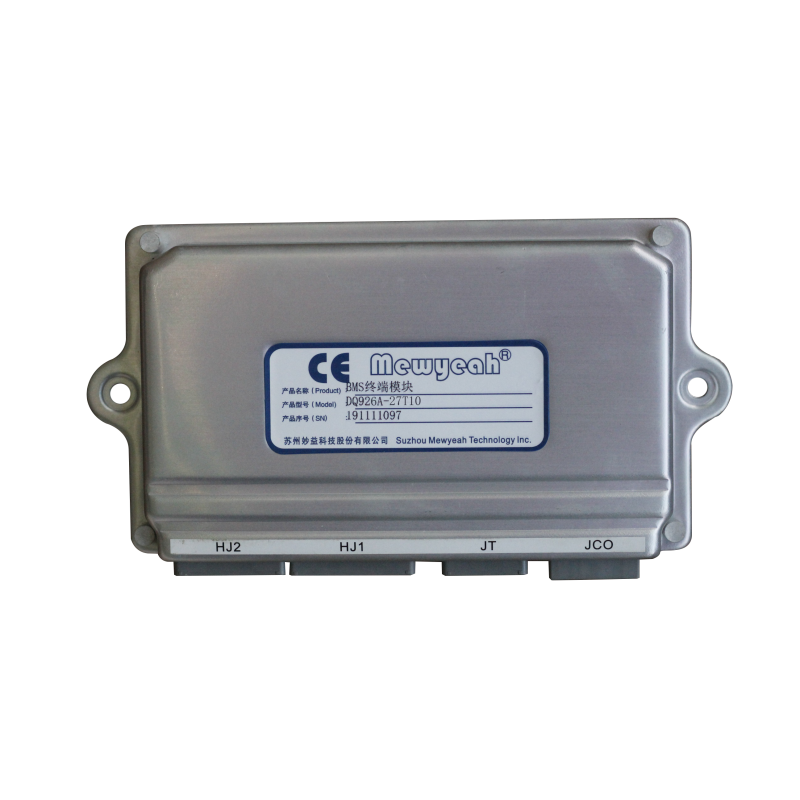

采集模块DQ926-27T10

分享到微信

×
该系统针对储能领域的应用特性设计,用于监测并指示電池状况(電压、温度、電流、剩余能量)、在异常情况下向用户发出报警信号、严重时根据制定的控制策略切断電力传送链路以保护電池从而延長電池使用寿命,同时具有能量均衡作用,使得系统中電池剩余能量趋于一致,延長系统的整體放電时间。产品设计满足1500V耐压要求,采用成熟可靠的设计方案,符合储能领域运行要求。
产品详情

一、功能简介

1、電池单體電压检测

2、電池温度检测

3、能量均衡

4、热管理

5、CAN通信

6、输出控制

7、开关量信号检测

8、SOC计算(换電方案使用)

9、模块地址自动寻址

二、技术参数

電气性能项目

最小值

典型值

最大值

单位

备注

低压供電

正常工作范围

9

12/24

32

V


BMS休眠電流

0.08

mA

12V供電

0.13

mA

24V供電

额定工作電流

150

mA

12V供電

80

mA

24V供電

電压采集

测量范围

0

4.8

V


精度

3

5

mV


路数

2

27


温度采集

测量范围

-40

100


精度


±1


路数

1

0

10

均衡電流

主动均衡

100

mA


被动均衡

50

mA


工作环境

工作温度

-40

24

85

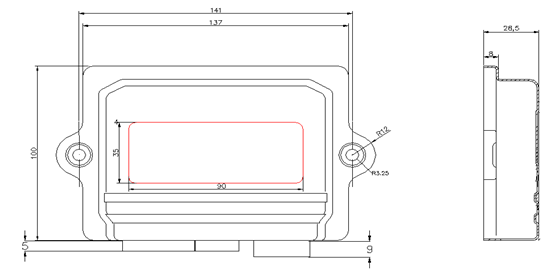

三、安装尺寸

产品型号

L(mm)

M(mm)

H(mm)

M(KG)

尺寸图

DQ926-27T10

141

100

28.5

0.276

见下图


采集模块DQ926-27T10采集模块DQ926-27T10
采集模块DQ926-27T10
采集模块DQ926-27T10

采集模块DQ926-27T10
